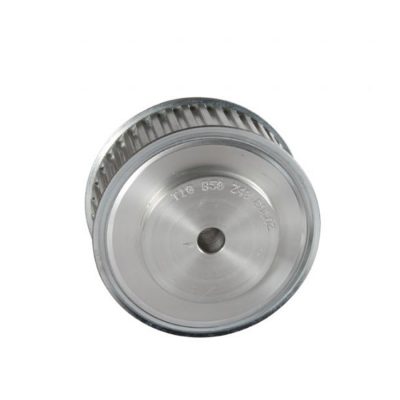

T10 50 Triger Kasnak – Metrik Hatveli, senkron kayış sistemlerinde kaymasız, hassas ve tekrarlanabilir hareket aktarımı sağlar. Endüstriyel makine imalatı, bakım ve güç aktarım uygulamalarında doğru ölçü ve çalışma şartlarına göre seçilir.
Ürün özellikleri
- Ürün grubu: Triger Kasnak
- Seri / tip: T10 50
- Kullanım: Endüstriyel güç ve hareket aktarımı
- Seçim desteği: Teknik ölçü ve uygulamaya göre
Kullanım alanları
- Endüstriyel otomasyon ve paketleme makineleri
- CNC, robotik ve pozisyonlama sistemleri
- Konveyör ve zamanlama mekanizmaları
- Hassas senkronizasyon gerektiren güç aktarma uygulamaları
Doğru ürün seçimi
Kayış profili ve genişliği, diş sayısı, mil çapı, çalışma devri, aktarılacak tork ve flanş ihtiyacı birlikte değerlendirilmelidir. Uygulamanıza uygun ölçüyü belirlemek için teknik değerleri ve çalışma şartlarını teklif talebinizde paylaşabilirsiniz.

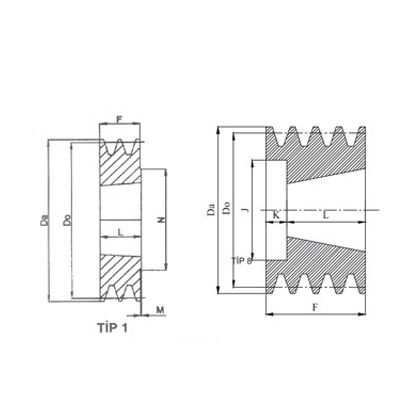

Teknik çizim ve ölçülendirme
Temel bağlantı ve ölçülendirme detaylarını gösteren teknik çizim ürün galerisinin son görselinde yer almaktadır.
Teknik ölçü tablosu
| Ürün Açıklaması | Tip | Flanş Kodu | Diş Sayısı | Ölçüler (mm) | İndirilebilir | |||||||
| Z | Dp | De | Df | Dm | Di | F | L | d | Dosyalar | |||
| TRİGER KASNAK ALUMİNYUM 16 T10 50 | 6F | 16 | 50,93 | 49,10 | 54,0 | 35 | 56 | 66 | 10 | |||
| TRİGER KASNAK ALUMİNYUM 18 T10 50 | 6F | FL021 | 18 | 57,29 | 55,45 | 60,0 | 40 | 56 | 66 | 10 | ||
| TRİGER KASNAK ALUMİNYUM 19 T10 50 | 6F | FL024 | 19 | 60,48 | 58,65 | 66,5 | 44 | 56 | 66 | 10 | ||
| TRİGER KASNAK ALUMİNYUM 20 T10 50 | 6F | FL024 | 20 | 63,66 | 61,80 | 66,5 | 46 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 22 T10 50 | 6F | FL027 | 22 | 70,03 | 68,20 | 75,0 | 52 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 24 T10 50 | 6F | FL029 | 24 | 76,39 | 74,55 | 83,0 | 58 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 25 T10 50 | 6F | FL029 | 25 | 79,58 | 77,70 | 83,0 | 60 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 26 T10 50 | 6F | FL031 | 26 | 82,76 | 80,90 | 87,0 | 60 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 27 T10 50 | 6F | FL032 | 27 | 85,95 | 84,10 | 91,0 | 60 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 28 T10 50 | 6F | FL033 | 28 | 89,12 | 87,25 | 93,0 | 60 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 30 T10 50 | 6F | FL035 | 30 | 95,49 | 93,65 | 97,0 | 60 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 32 T10 50 | 6F | FL038 | 32 | 101,86 | 100 | 106 | 65 | 56 | 66 | 12 | ||
| TRİGER KASNAK ALUMİNYUM 34 T10 50 | 6F | 34 | 108,22 | 106,221 | 56 | 66 | 12 | |||||
| TRİGER KASNAK ALUMİNYUM 36 T10 50 | 6F | FL043 | 36 | 114,59 | 112,75 | 119 | 70 | 56 | 66 | 16 | ||
| TRİGER KASNAK ALUMİNYUM 40 T10 50 | 6F | FL047 | 40 | 127,32 | 125,45 | 131 | 80 | 56 | 66 | 16 | ||
| TRİGER KASNAK ALUMİNYUM 44 T10 50 | 6 | – | 44 | 140,05 | 138,2 | – | 88 | 56 | 66 | 16 | ||
| TRİGER KASNAK ALUMİNYUM 46 T10 50 | 6 | 46 | 146,42 | 144,42 | – | 56 | 66 | 16 | ||||
| TRİGER KASNAK ALUMİNYUM 48 T10 50 | 6 | – | 48 | 152,78 | 150,95 | – | 95 | 56 | 66 | 16 | ||
| TRİGER KASNAK ALUMİNYUM 56 T10 50 | 6 | 56 | 178,25 | 176,25 | – | 56 | 66 | 16 | ||||
| TRİGER KASNAK ALUMİNYUM 60 T10 50 | 6 | – | 60 | 190,98 | 189,1 | – | 110 | 56 | 66 | 16 | ||
Fiyat ve teknik bilgi talebi
T10 50 Triger Kasnak – Metrik Hatveli için stok, teslim süresi, fiyat ve uygun ölçü bilgisi almak üzere formu doldurabilirsiniz. Varsa mil çapı, çalışma devri, yük ve istenen ölçüyü mesajınıza ekleyin.
