SPZ Burçlu V Kasnak – 1 Kanal, V kayışlı tahrik sistemlerinde güç ve torkun kararlı biçimde iletilmesini sağlar. Endüstriyel makine imalatı, bakım ve güç aktarım uygulamalarında doğru ölçü ve çalışma şartlarına göre seçilir.
Ürün özellikleri
- Ürün grubu: V Kasnak
- Seri / tip: 1 Kanal
- Kullanım: Endüstriyel güç ve hareket aktarımı
- Seçim desteği: Teknik ölçü ve uygulamaya göre
Kullanım alanları
- Fan, pompa ve kompresör tahrikleri
- Konveyör ve malzeme taşıma sistemleri
- Kırıcı, değirmen ve üretim makineleri
- Genel makine imalatı ve bakım uygulamaları
Doğru ürün seçimi
Kayış profili, kanal sayısı, kasnak çapı, mil çapı, motor gücü ve çalışma devri birlikte değerlendirilmelidir. Uygulamanıza uygun ölçüyü belirlemek için teknik değerleri ve çalışma şartlarını teklif talebinizde paylaşabilirsiniz.

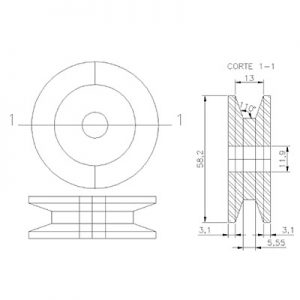

Teknik çizim ve ölçülendirme
Temel bağlantı ve ölçülendirme detaylarını gösteren teknik çizim ürün galerisinin son görselinde yer almaktadır.
Teknik ölçü tablosu
| Ürün Açıklaması | Anma Çapı | Dış Çap | Tip | Burç | Max.Mil | İndirilebilir | |||||||
| P | O | Kodu | Çapı | E | F | J | K | L | M | N | Dosyalar | ||
| BURÇLU KASNAK SPZ 50*1 | 50 | 54 | 9 | 1008 | 25 | – | 37 | 26 | 12,0 | 25 | – | – | |
| BURÇLU KASNAK SPZ 56*1 | 56 | 60 | 9 | 1008 | 25 | – | 37 | 32 | 12,0 | 25 | – | – | |
| BURÇLU KASNAK SPZ 60*1 | 60 | 64 | 1 | 1008 | 25 | – | 22 | – | – | 22 | – | – | |
| BURÇLU KASNAK SPZ 63*1 | 63 | 67 | 1 | 1108 | 28 | – | 16 | – | – | 22 | 6,0 | 56 | |
| BURÇLU KASNAK SPZ 67*1 | 67 | 71 | 1 | 1108 | 28 | – | 16 | – | – | 22 | 6,0 | 60 | |
| BURÇLU KASNAK SPZ 71*1 | 71 | 75 | 1 | 1108 | 28 | – | 16 | – | – | 22 | 6,0 | 60 | |
| BURÇLU KASNAK SPZ 75*1 | 75 | 79 | 1 | 1108 | 28 | – | 16 | – | – | 22 | 6,0 | 60 | |
| BURÇLU KASNAK SPZ 80*1 | 80 | 84 | 1 | 1210 | 32 | – | 16 | – | – | 25 | 9,0 | 75 | |
| BURÇLU KASNAK SPZ 85*1 | 85 | 89 | 1 | 1210 | 32 | – | 16 | – | – | 25 | 9,0 | 80 | |
| BURÇLU KASNAK SPZ 90*1 | 90 | 94 | 1 | 1210 | 32 | – | 16 | – | – | 25 | 9,0 | 80 | |
| BURÇLU KASNAK SPZ 95*1 | 95 | 99 | 1 | 1210 | 32 | – | 16 | – | – | 25 | 9,0 | 85 | |
| BURÇLU KASNAK SPZ 100*1 | 100 | 104 | 1 | 1210 | 32 | – | 16 | – | 25 | 9,0 | 85 | ||
| BURÇLU KASNAK SPZ 106*1 | 106 | 110 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 112*1 | 112 | 116 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 118*1 | 118 | 122 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 125*1 | 125 | 129 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 132*1 | 132 | 136 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 140*1 | 140 | 144 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 150*1 | 150 | 154 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 160*1 | 160 | 164 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 170*1 | 170 | 174 | 1 | 1610 | 42 | – | 16 | – | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 180*1 | 180 | 184 | 7 | 1610 | 42 | 6 | 16 | 152 | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 190*1 | 190 | 194 | 7 | 1610 | 42 | 12 | 16 | 162 | – | 25 | 9,0 | 92 | |
| BURÇLU KASNAK SPZ 200*1 | 200 | 204 | 7 | 2012 | 50 | 10 | 16 | 171 | – | 32 | 16,0 | 112 | |
| BURÇLU KASNAK SPZ 224*1 | 224 | 228 | 7 | 2012 | 50 | 15 | 16 | 195 | – | 32 | 16,0 | 112 | |
| BURÇLU KASNAK SPZ 250*1 | 250 | 254 | 4 | 2012 | 50 | – | 16 | 221 | 8,0 | 32 | 8,0 | 112 | |
| BURÇLU KASNAK SPZ 280*1 | 280 | 284 | 4 | 2012 | 50 | – | 16 | 251 | 8,0 | 32 | 8,0 | 112 | |
| BURÇLU KASNAK SPZ 315*1 | 315 | 319 | 4 | 2012 | 50 | – | 16 | 286 | 8,0 | 32 | 8,0 | 112 | |
| BURÇLU KASNAK SPZ 355*1 | 355 | 359 | 4 | 2012 | 50 | – | 16 | 326 | 8,0 | 32 | 8,0 | 112 |
Fiyat ve teknik bilgi talebi
SPZ Burçlu V Kasnak – 1 Kanal için stok, teslim süresi, fiyat ve uygun ölçü bilgisi almak üzere formu doldurabilirsiniz. Varsa mil çapı, çalışma devri, yük ve istenen ölçüyü mesajınıza ekleyin.
