Açıklama

HTD 5M-15 24 diş triger kasnak

Katalogda T 24-5M-15F-AL koduyla listelenen bu model, HTD 5M profiline ve 24 dişe sahiptir. Tip 6F çizimi malzemeyi 6082 alüminyum olarak tanımlar.

Seçim bilgileri

• Profil: HTD 5M
• Hatve: 5 mm
• Kayış genişliği: 15 mm
• Diş sayısı: 24
• Tip: 6F
• Katalog kütlesi: 0,180 kg

Kullanım ve eşleşme

Triger kasnağı, uygun profildeki dişli kayışla hareket iletiminde kullanılır. Kayış seçerken HTD profilini, 5 mm hatveyi ve 15 mm genişliği birlikte kontrol edin. Modelin tork, güç veya azami devir sınırları bu kaynakta verilmemiştir.

Mil bağlantısı

Pilot delik, nihai mil deliği veya hazır kama kanalı anlamına gelmez. Mil çapı ve toleransı, kama ya da setskur ihtiyacı ve gerekli son işleme ayrıca belirlenmelidir. Malzeme temperi ve yüzey işlemi kaynakta belirtilmemiştir.

Doğrulanmış teknik bilgiler

Sipariş bilgileri

Fiyat, stok, teslim süresi ve gerekli mil işlemleri teklif sırasında teyit edilir. Kayış profilini, hatvesini ve genişliğini birlikte belirtiniz.

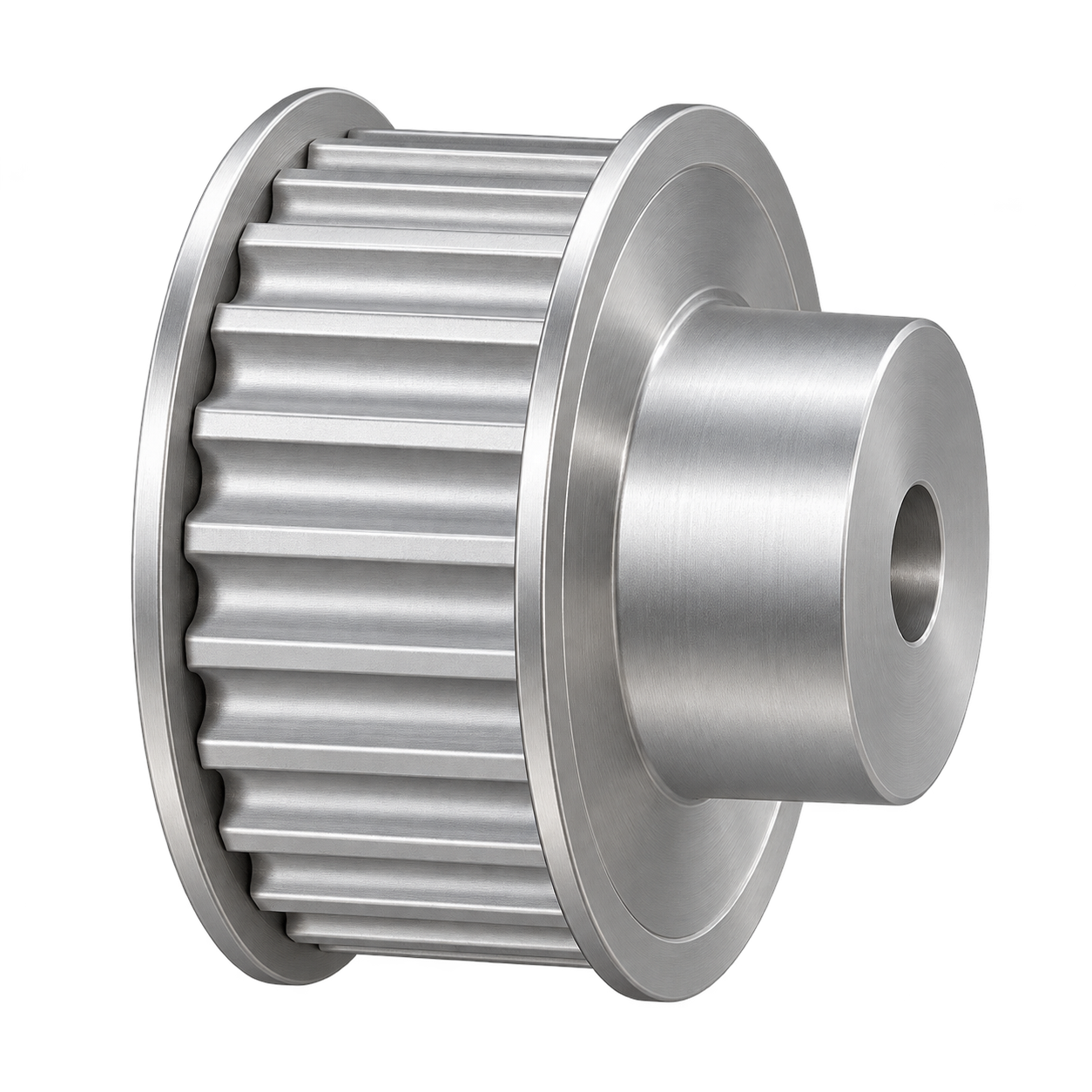

Ürün görseli temsili olarak hazırlanmıştır; üretici fotoğrafı değildir. Birebir ölçü, yüzey ve delik ayrıntıları için teknik teyit gereklidir.
