Açıklama

ZARF45105-TV Teknik Özellikleri

Orijinal Schaeffler (FAG/INA) üretimi ZARF45105-TV kodlu Needle roller/axial Silindirik Makaralı Rulman, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

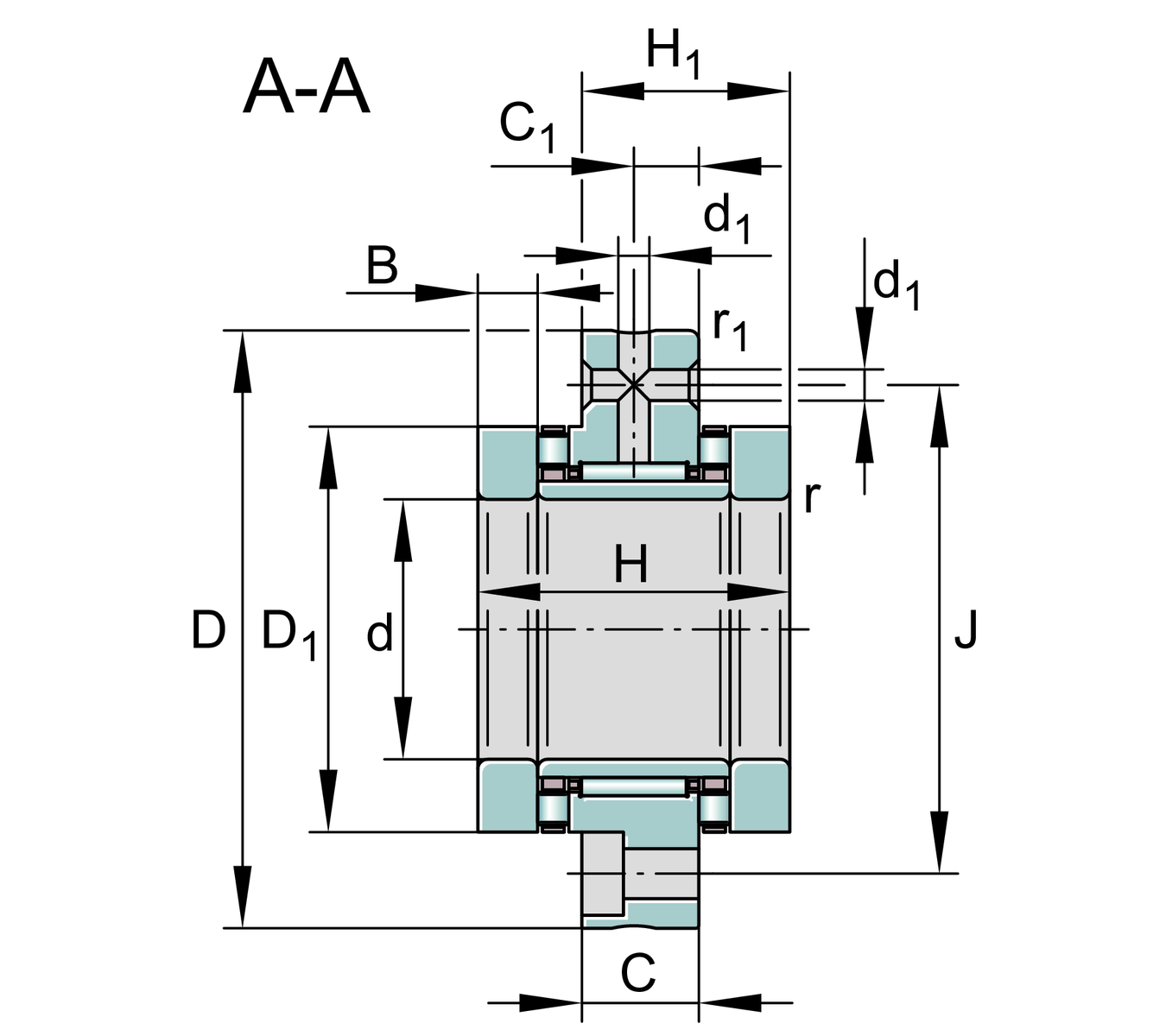

ZARF45105-TV Needle roller/axial Silindirik Makaralı Rulman Teknik Özellikleri Tablosu Özellik Değer Ağırlık 1.563 kg Axial runout 1 µm Dinamik Yük Sayısı (Eksenel) (C) 61000 N Dinamik Yük Sayısı (Radyal) (C) 38000 N Statik Yük Sayısı (Radyal) (C) 74000 N Statik Yük Sayısı (Eksenel) (C) 177000 N Bearing friction torque (M) 1.2 Nm İç Çap (d) 45 mm Diameter lubrication hole (d) 6 mm Distance to lubrication hole (C) 12.5 mm Division (screwing holes) (na x ta) 45 ° Fatigue load limit, axial (C) 15500 N Yorulma Yük Limiti (Radyal) (C) 10400 N Height outer ring over wave washer (H) 40 mm Hight (H) 60 mm Limiting speed for grease lubrication (n) 1500 1/min Limiting speed for oil lubrication (n) 4000 1/min Recommended INA precision locknut for radial locking (not included) (radial) ZMA45/68 Recommended INA precision locknut for axial locking (not included) (axial) AM45 Mass moment of inertia (M) 5.33 kg*cm2 Gövde Faturası Maks. Çapı (D) 71 mm Mil Faturası Min. Çapı (d) 60 mm Minimum Pah Boyutu (r) 0.6 mm Minimum Pah Boyutu (r) 0.3 mm Number of screwing holes (n) 8 Number of screws (n) 8 Dış Çap (D) 105 mm Pitch circle diameter (holes) (J) 85 mm Position bore in the housing (t) 0.2 mm Required locknut force 15112 N Rigidity axial (c) 3000 N/µm Rip diameter shaft washer (D) 70 mm Screw size M8 Split (n x t) 45 ° Maksimum Çalışma Sıcaklığı (T) 120 °C Minimum Çalışma Sıcaklığı (T) -30 °C Tightening torque nut (M) 65 Nm Tilting stiffness (c) 1340 Nm/mrad Width inner ring (B) 11.5 mm Width, outer ring (C) 22.5 mm
