Orijinal Schaeffler FAG/INA ürünü. VA140188-V Slewing Bilezik, 4 point contact beaBilezik, external gear teeth. Endüstriyel kalite, hassas ölçüler.

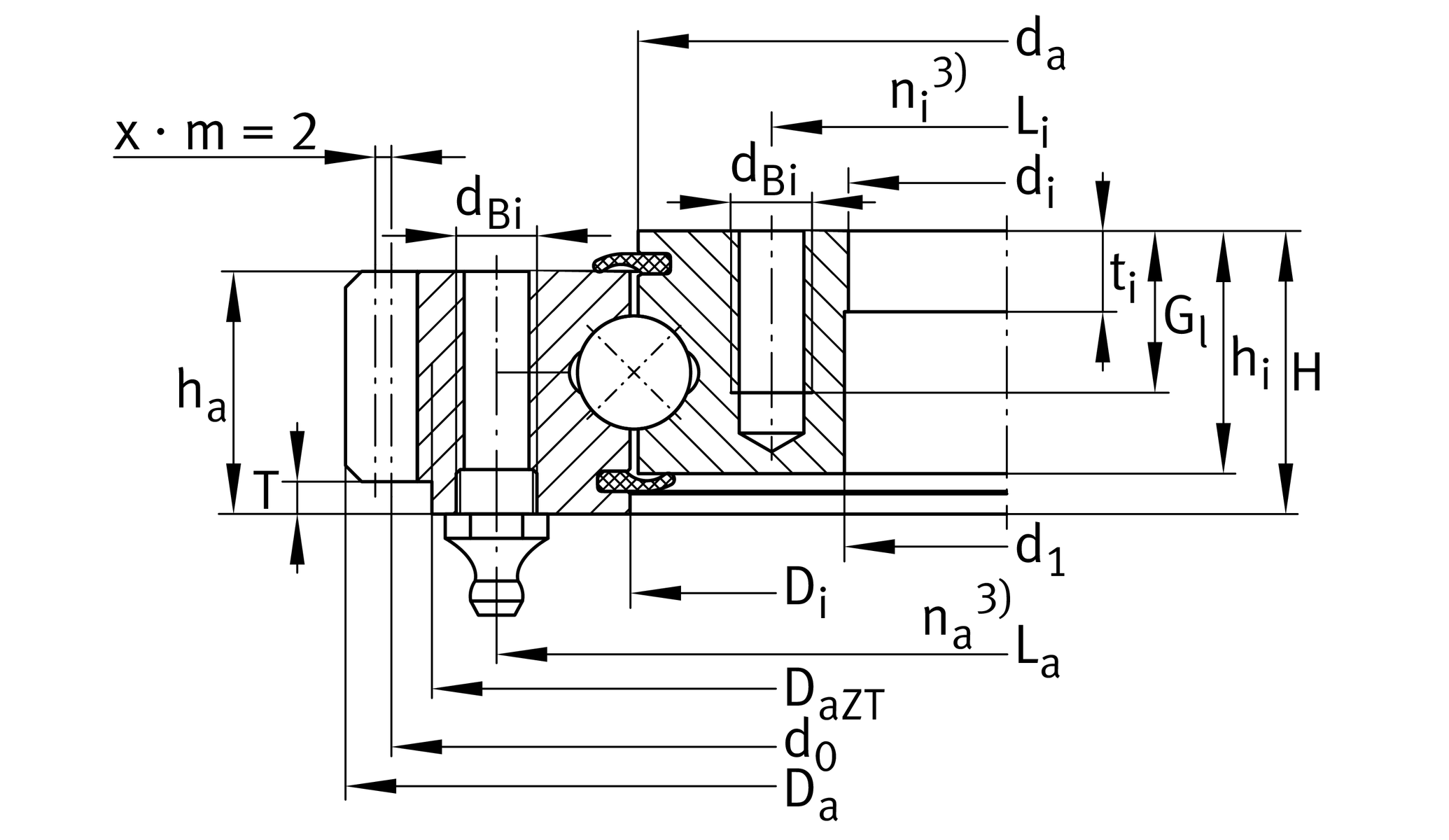

Orijinal Schaeffler (FAG/INA) üretimi VA140188-V kodlu Slewing Bilezik, 4 point contact beaBilezik, external gear teeth, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.
 |
|
| Ağırlık | 7.1 kg |
|---|---|
| Ağırlık | 7.1 kg |
| Diameter centring inner ring lower tolerance | 0 mm |
| Statik Yük Sayısı (Radyal) (C) | 270000 N |
| Statik Yük Sayısı (Eksenel) (C) | 670000 N |
| Bore Diameter (d) | 136 mm |
| Inner diameter outer ring (D) | 189 mm |
| Bore diameter lower tolerance | -0.5 mm |
| Bore diameter upper tolerance | 0.5 mm |
| Diameter centring outer ring (D) | 238 mm |
| Max. tooth force root fatigue strenght (at a shock factor of 1,2) (F) | 10400 N |
| Diameter centring inner ring (d) | 135 mm |
| Diameter centring inner ring upper tolerance | 0.2 mm |
| Diameter centring outer ring lower tolerance | -0.07 mm |
| Diameter centring outer ring upper tolerance | 0 mm |
| Yükseklik (H) | 35 mm |
| Height of individual ring (h) | 30 mm |
| Length centering inner ring (t) | 10 mm |
| Length centering outer ring (T) | 4 mm |
| Max. tooth force against tooth fracture (at a shock factor of 1,35) (F) | 15300 N |
| Dinamik Yük Sayısı (Radyal) (C) | 84000 N |
| Dinamik Yük Sayısı (Eksenel) (C) | 93000 N |
| Pitchcircle diameter fixing holes inner ring (L) | 154 mm |
| Normal radial clearance max. | 0.1 mm |
| Normal axial clearance min. | 0.05 mm |
| Normal radial clearance min. | 0.03 mm |
| Modul of gearing (m) | 4 mm |
| Number of teeth (z) | 62 |
| Outside diameter inner ring (d) | 187 mm |
| Outside Diameter (D) | 259.36 mm |
| Pitch circle diameter gearing (d) | 248 mm |
| Pitchcircle diameter fixing holes outer ring (L) | 222 mm |
| Profile shift | 2 mm |
| Normal axial clearance max. | 0.2 mm |
| Number of fixing holes in inner ring (n) | 16 |
| Number of fixing holes in outer ring (n) | 16 |
| Maksimum Çalışma Sıcaklığı (T) | 80 °C |
| Minimum Çalışma Sıcaklığı (T) | -25 °C |
| Thread depth oil connector (G) | 20 mm |
| Tread fixing bore (d) | M10 |
| Width gearing (b) | 26 mm |
| Max. radial load fixing screws (friction locking) (F) | 44800 N |
| Width outer ring (h) | 30 mm |
