Açıklama

GIR15-UK Teknik Özellikleri

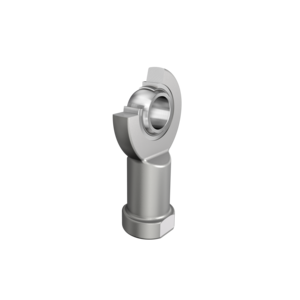

Orijinal Schaeffler (FAG/INA) üretimi GIR15-UK kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

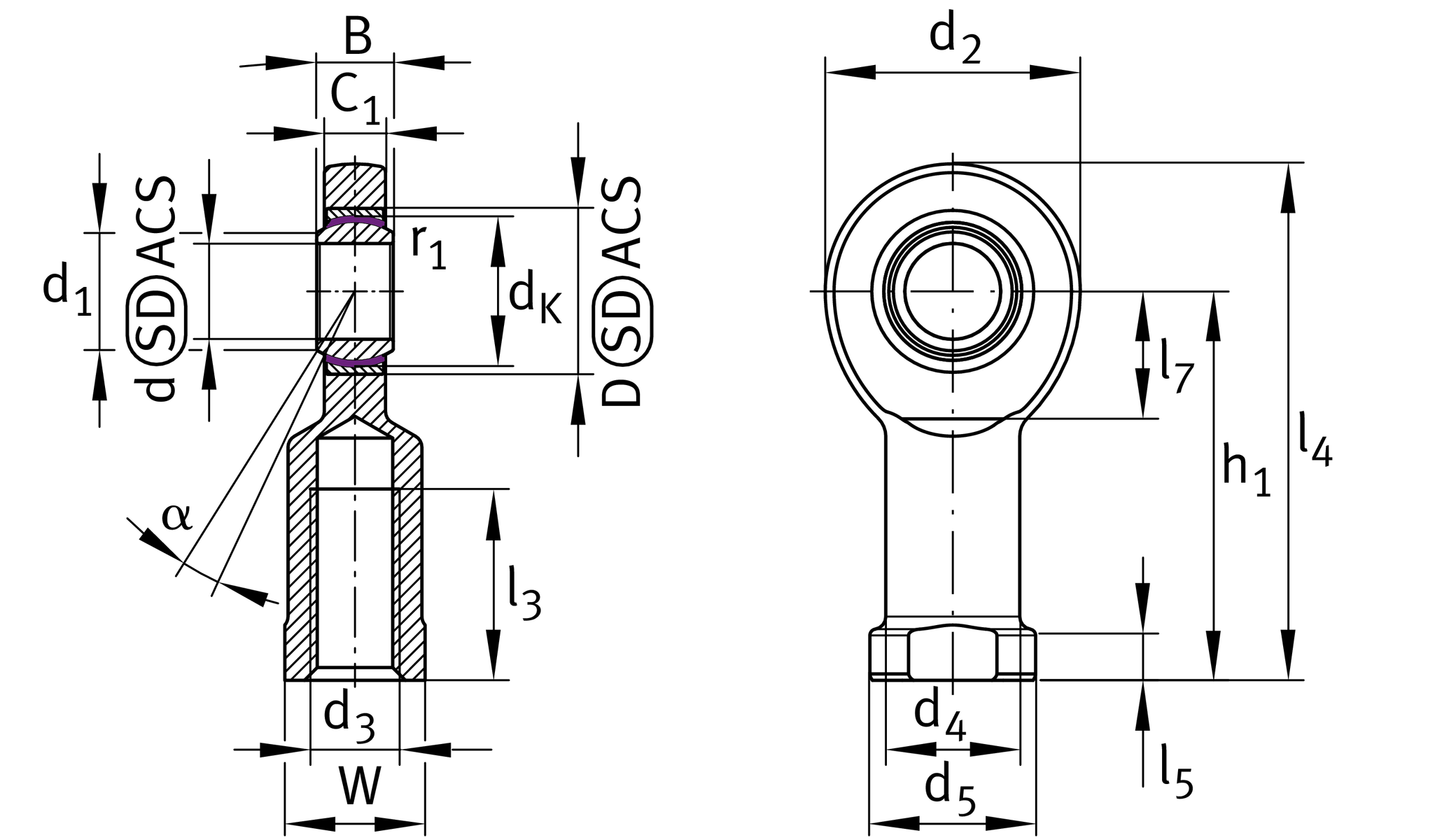

GIR15-UK Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 0.177 kg Ball diameter (d) 22 mm Dinamik Yük Sayısı (Radyal) (C) 17800 N Statik Yük Sayısı (Radyal) (C) 44800 N Bore diameter bearing, lower tolerance (d) -0.008 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter bearing (d) 15 mm Distance drilling with/shaft start (l) 20 mm Edge Spacing (r) 0.3 mm Length rod end shank (l) 8 mm Outer eye diameter (d) 40 mm Outer flange diameter inner ring (d) 18.4 mm Outside diameter bearing (D) 26 mm Radial Clearance (G) 0 – 0,04 Radial clearance, maximum (G) 0.04 mm Radial clearance, minimum (G) 0 mm Shank diameter (d) 21 mm Shank diameter, large (d) 26 mm Shank Length Internal thread head (h) 61 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -50 °C Thread length Internal thread (l) 30 mm Thread size (d) M14 Tilt angle (α) 8 ° Total length internal thread head (l) 81 mm Width Across Flat (W) 22 mm Width inner ring (B) 12 mm Width inner ring, lower tolerance (B) -0.12 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 10 mm
