GF110-DO Teknik Özellikleri

Orijinal Schaeffler (FAG/INA) üretimi GF110-DO kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

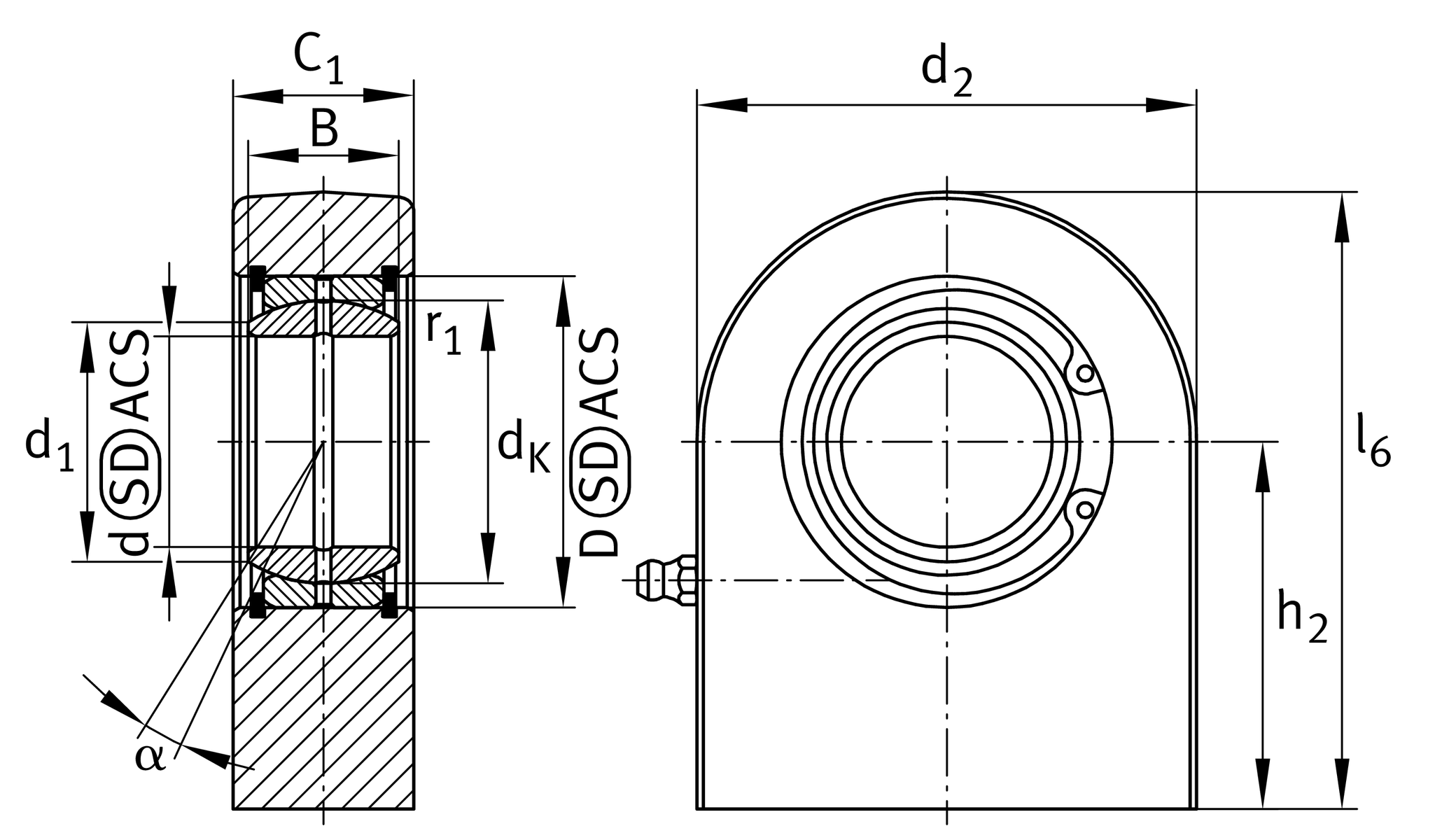

GF110-DO Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 48.0 kg Ball diameter (d) 140 mm Dinamik Yük Sayısı (Radyal) (C) 851000 N Statik Yük Sayısı (Radyal) (C) 1550000 N Bore diameter bearing, lower tolerance (d) -0.02 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter bearing (d) 110 mm Edge Spacing (r) 1 mm Outer eye diameter (d) 295 mm Outer flange diameter inner ring (d) 121.2 mm Outside diameter bearing (D) 160 mm Radial Clearance (G) 0,065-0,165 Radial clearance, maximum (G) 0.142 mm Radial clearance, minimum (G) 0.055 mm Shank Length Welding Head (h) 185 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -60 °C Tilt angle (α) 6 ° Total length welding head (l) 332.5 mm Width inner ring (B) 70 mm Width inner ring, lower tolerance (B) -0.2 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 80 mm Width of the rod end, max. (C) 82 mm
