GF100-DO Teknik Özellikleri

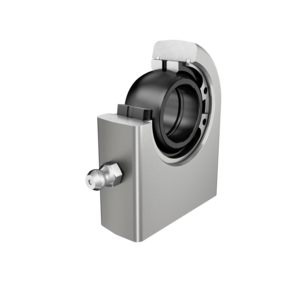

Orijinal Schaeffler (FAG/INA) üretimi GF100-DO kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

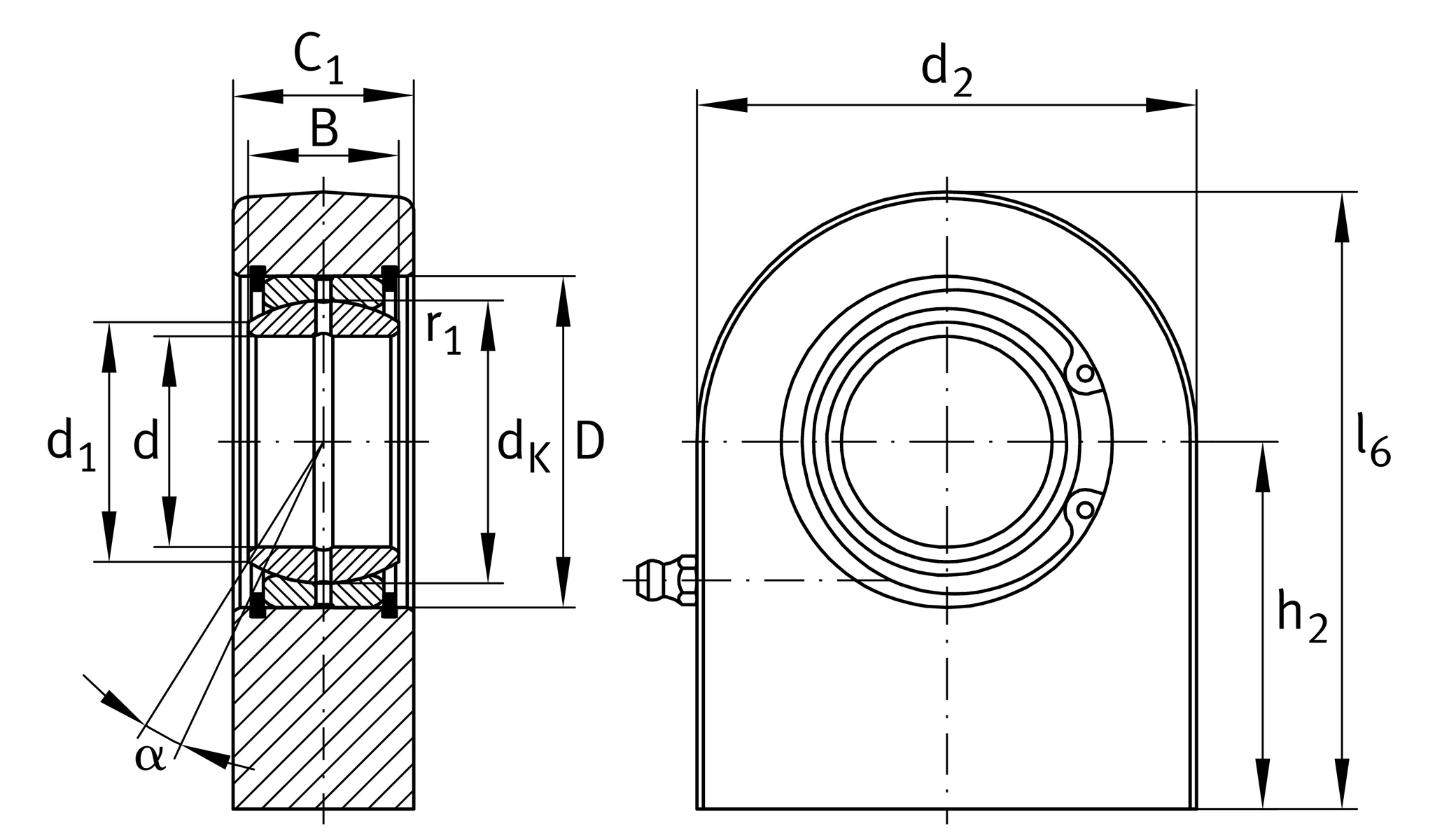

GF100-DO Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 31.5 kg Ball diameter (d) 130 mm Dinamik Yük Sayısı (Radyal) (C) 790000 N Statik Yük Sayısı (Radyal) (C) 1520000 N Bore diameter bearing, lower tolerance (d) -0.02 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter bearing (d) 100 mm Edge Spacing (r) 1 mm Outer eye diameter (d) 250 mm Outer flange diameter inner ring (d) 109.5 mm Outside diameter bearing (D) 150 mm Radial Clearance (G) 0,065 – 0,165 Radial clearance, maximum (G) 0.165 mm Radial clearance, minimum (G) 0.065 mm Shank Length Welding Head (h) 170 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -60 °C Tilt angle (α) 7 ° Total length welding head (l) 295 mm Width inner ring (B) 70 mm Width inner ring, lower tolerance (B) -0.2 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 70 mm Width of the rod end, max. (C) 74 mm
