Açıklama

GE60-AX Teknik Özellikleri

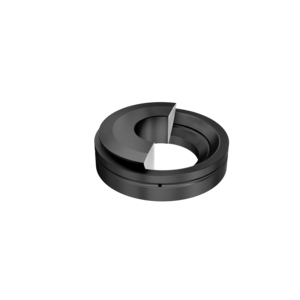

Orijinal Schaeffler (FAG/INA) üretimi GE60-AX kodlu Spherical plain beaBilezik, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

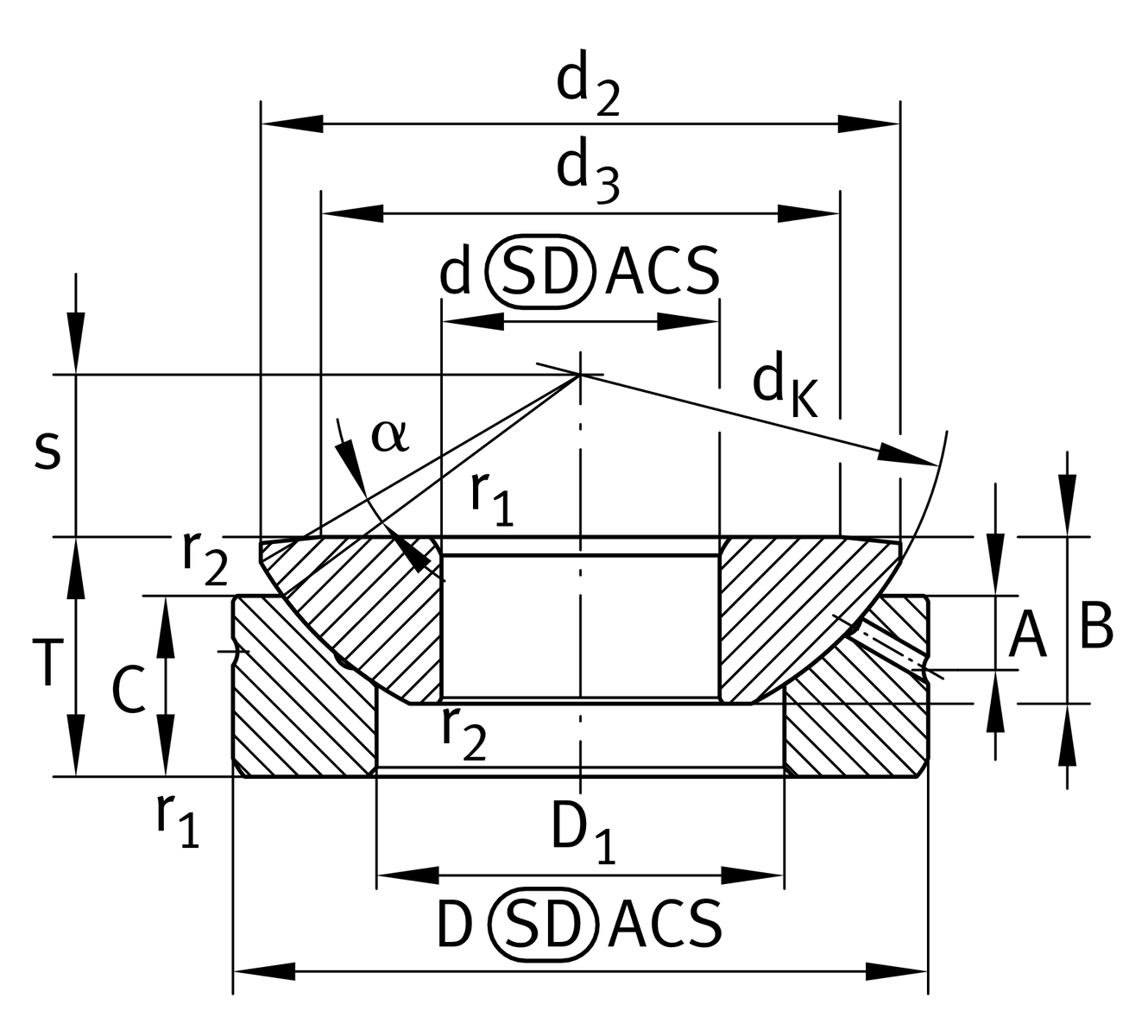

GE60-AX Spherical plain beaBilezik Teknik Özellikleri Tablosu Özellik Değer Ağırlık 4.64 kg Ball diameter (d) 160 mm Dinamik Yük Sayısı (Eksenel) (C) 957000 N Statik Yük Sayısı (Eksenel) (C) 3680000 N Bore diameter bearing, upper tolerance (d) 0 mm Connection measure Inner ring (d) 109 mm Connection measure Inner ring (d) 139.5 mm Distance lubrication Bore (A) 12.5 mm Edge Spacing (r) 1 mm Edge Spacing (r) 0.3 mm Height, lower tolerance (T) -0.4 mm Yükseklik (T) 45 mm Height, upper tolerance (T) 0 mm Housing Connection Diameter (D) 92 mm Inner diameter of housing washer (D) 86 mm Inner diameter bearing (d) 60 mm Bore diameter bearing, lower tolerance (d) -0.015 mm Outer diameter, upper tolerance (D) 0 mm Outside diameter, lower tolerance (D) -0.018 mm Outside diameter bearing (D) 150 mm Plane Surface Spacing (s) 35 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -60 °C Thread size (d) 109 Tilt angle (α) 7 ° Genişlik (B) 37 mm Width inner ring, lower tolerance (B) -0.3 mm Width inner ring, upper tolerance (B) 0 mm Width, outer ring (C) 33 mm Width outer ring, lower tolerance (C) -0.3 mm Width outer ring, upper tolerance (C) 0 mm
