Açıklama

GE50-AW Teknik Özellikleri

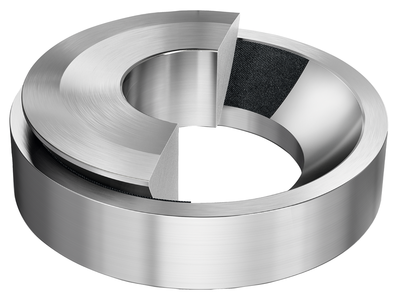

Orijinal Schaeffler (FAG/INA) üretimi GE50-AW kodlu Spherical plain beaBilezik, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

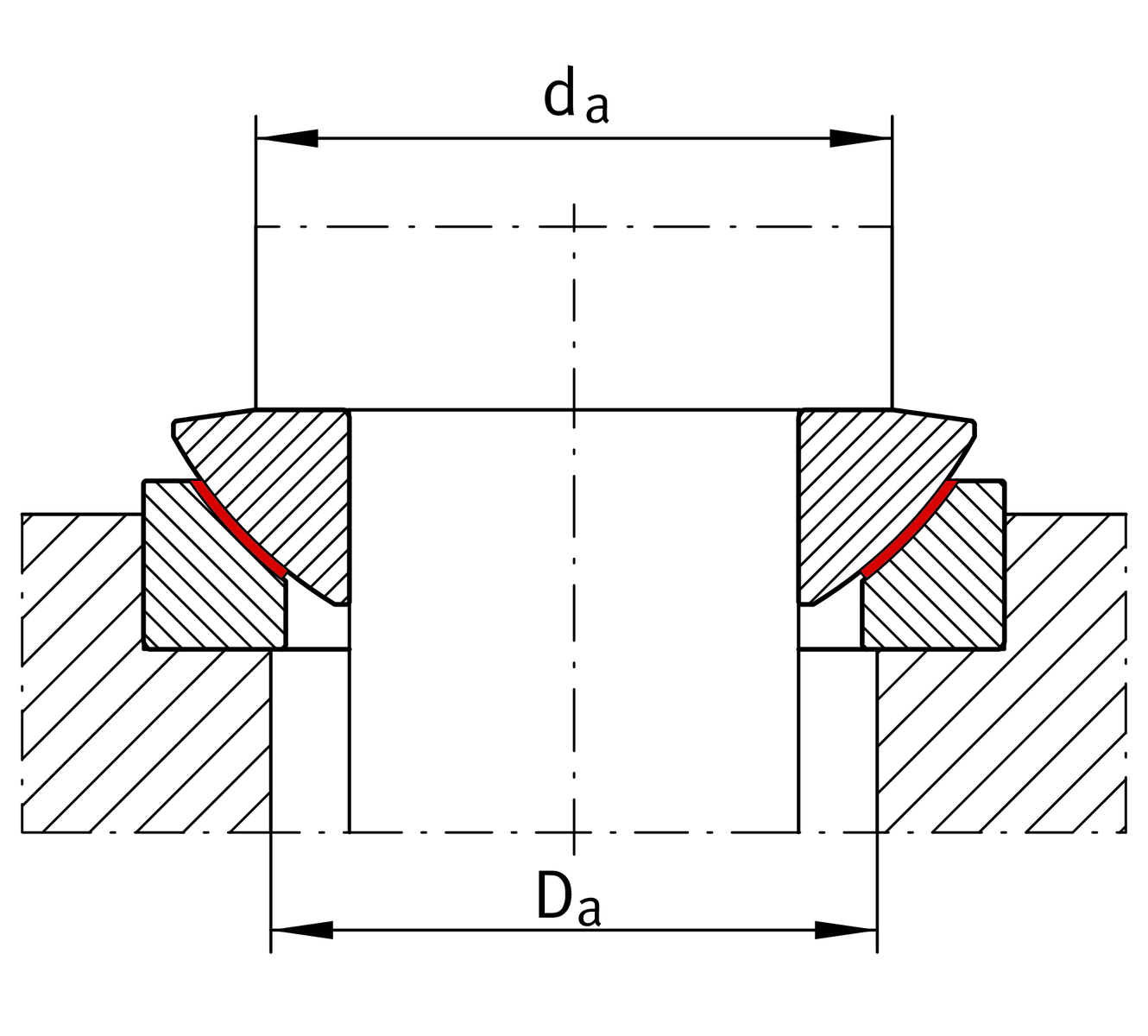

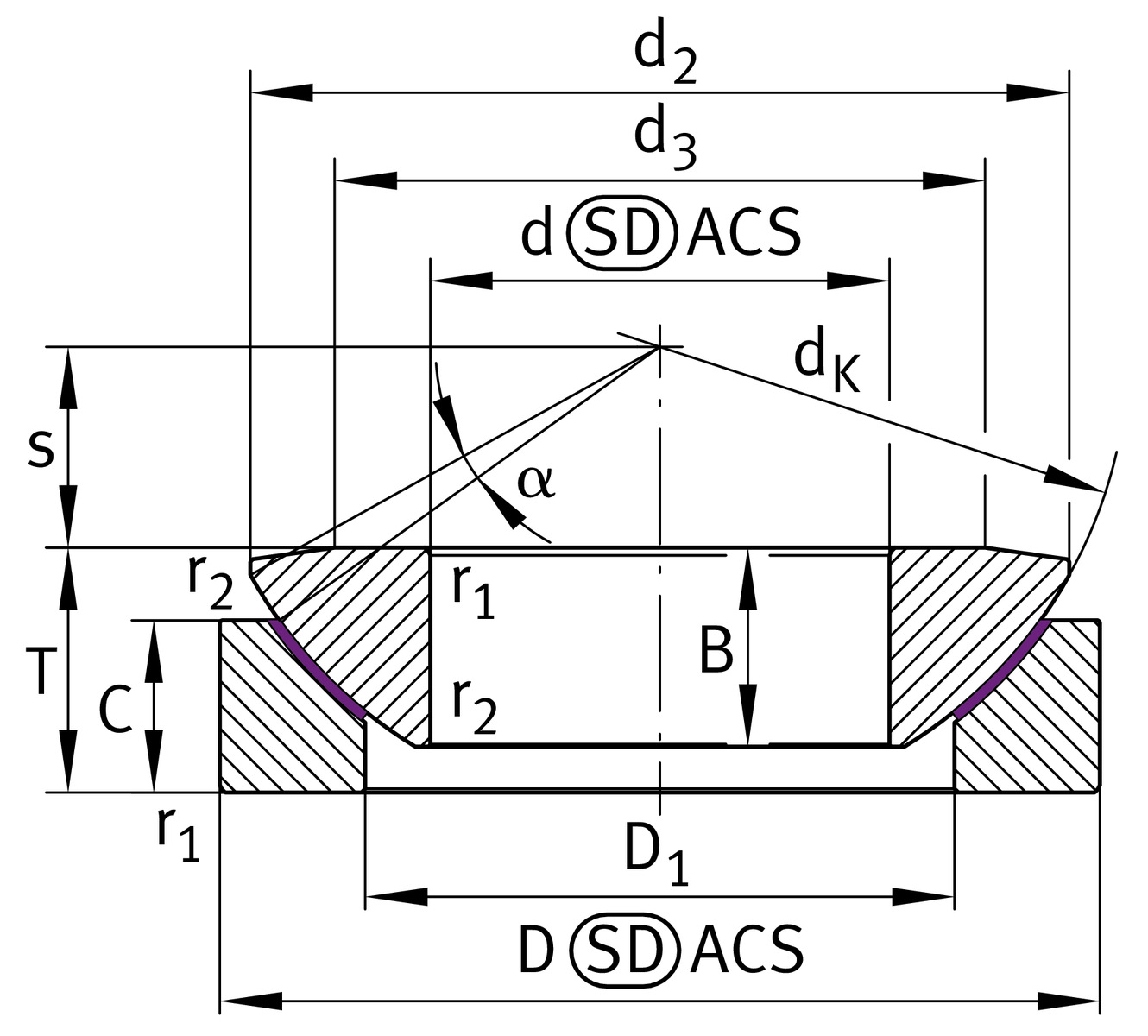

GE50-AW Spherical plain beaBilezik Teknik Özellikleri Tablosu Özellik Değer Ağırlık 3.369 kg Ball diameter (d) 140 mm Dinamik Yük Sayısı (Eksenel) (C) 1950000 N Statik Yük Sayısı (Eksenel) (C) 3250000 N Bore diameter bearing, lower tolerance (d) -0.012 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter of housing washer (D) 69 mm Bore diameter bearing (d) 50 mm Connection measure Inner ring (d) 98 mm Edge Spacing (r) 1 mm Edge Spacing (r) 0.3 mm Front surface diameter of shaft washer (d) 98 mm Height, lower tolerance (T) -0.4 mm Yükseklik (T) 42.5 mm Height, upper tolerance (T) 0 mm Housing Connection Diameter (D) 75 mm Outer eye diameter (d) 122.5 mm Outside diameter, lower tolerance (D) -0.018 mm Outside diameter, upper tolerance (D) 0 mm Outside diameter bearing (D) 130 mm Plane Surface Spacing (s) 30 mm Maksimum Çalışma Sıcaklığı (T) 150 °C Minimum Çalışma Sıcaklığı (T) -50 °C Tilt angle (α) 5 ° Width inner ring (B) 33.5 mm Width inner ring, lower tolerance (B) -0.24 mm Width inner ring, upper tolerance (B) 0 mm Width, outer ring (C) 32 mm Width outer ring, lower tolerance (C) -0.24 mm Width outer ring, upper tolerance (C) 0 mm
