GE10-AW Teknik Özellikleri

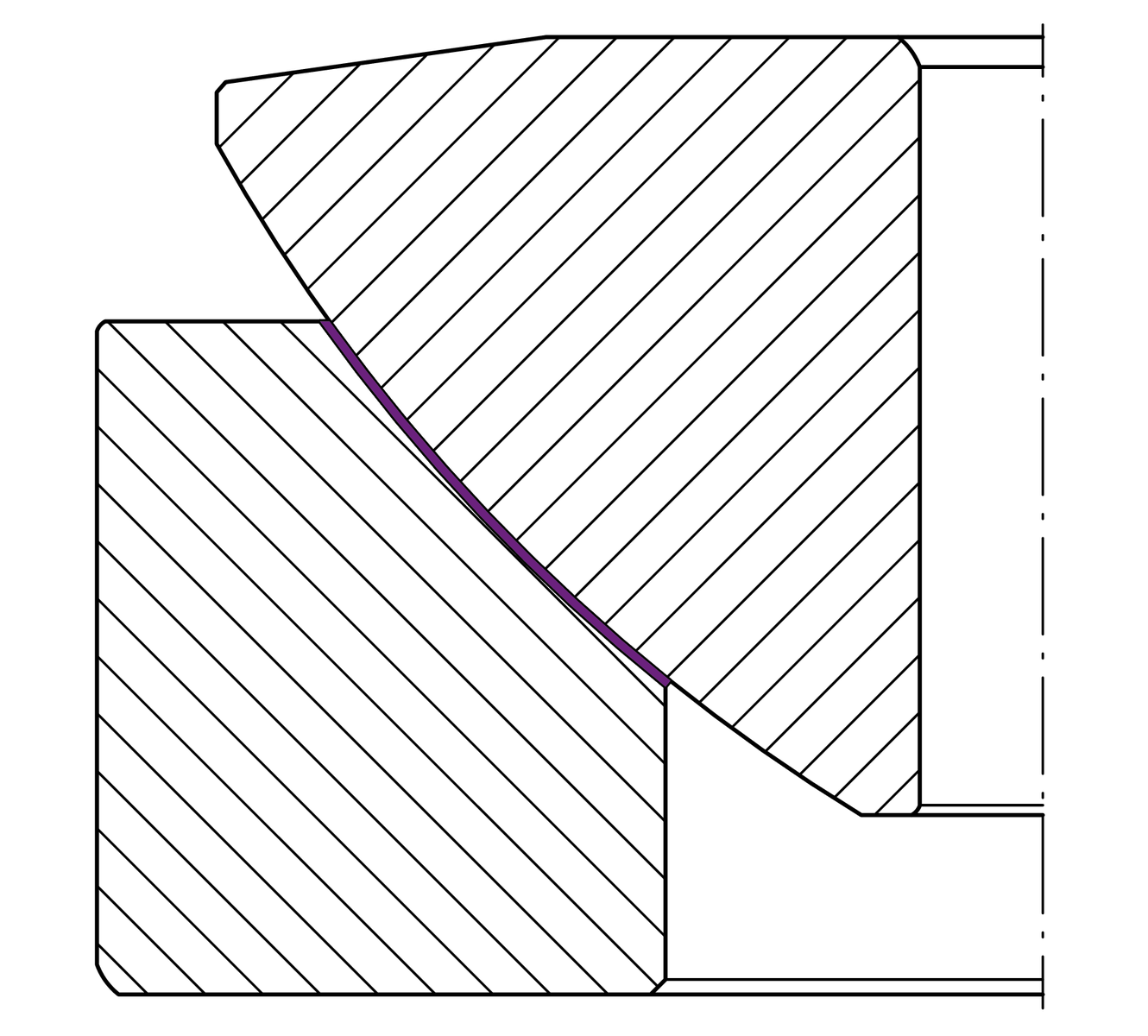

Orijinal Schaeffler (FAG/INA) üretimi GE10-AW kodlu Spherical plain beaBilezik, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

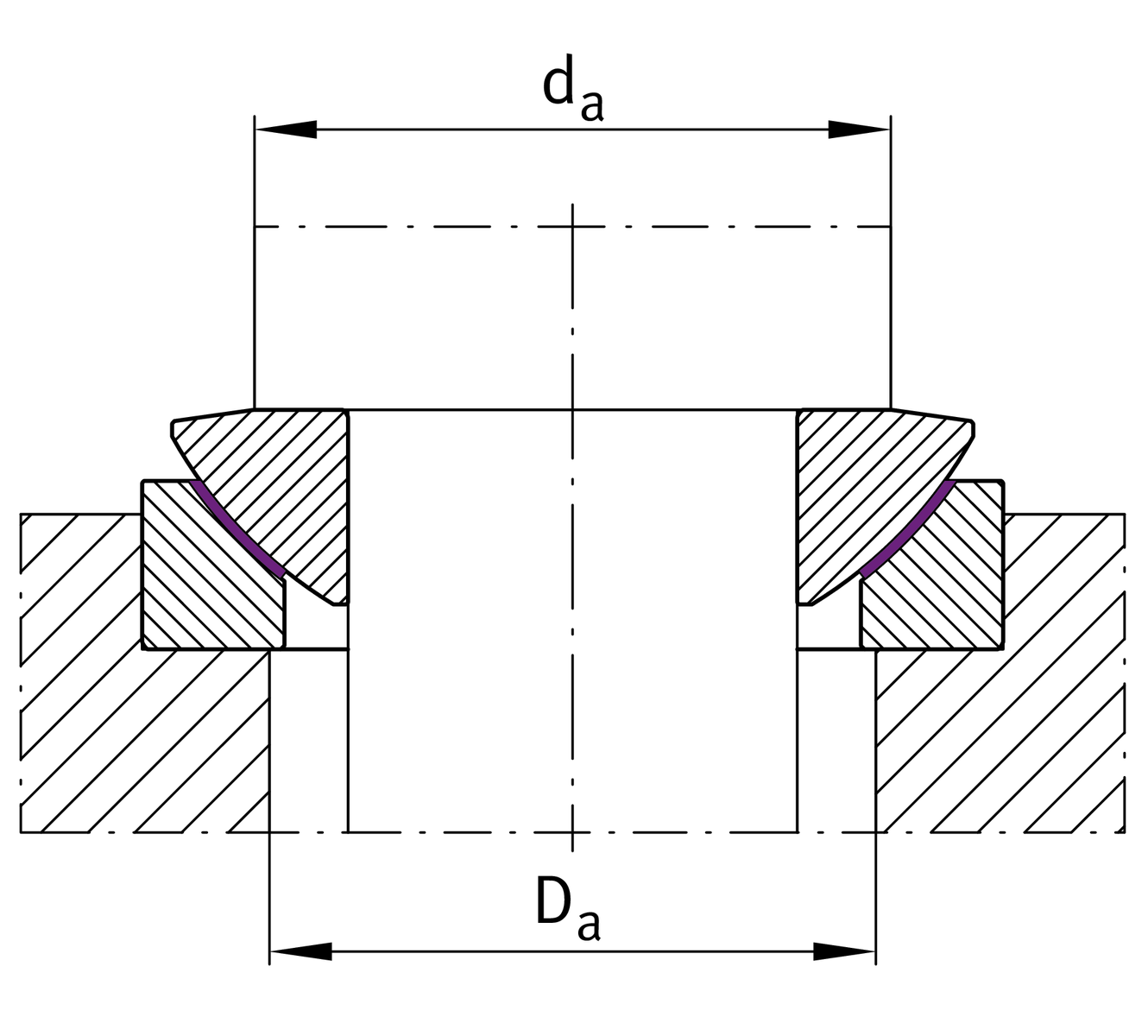

GE10-AW Spherical plain beaBilezik Teknik Özellikleri Tablosu Özellik Değer Ağırlık 38.082 g Ball diameter (d) 32 mm Dinamik Yük Sayısı (Eksenel) (C) 73200 N Statik Yük Sayısı (Eksenel) (C) 122000 N Bore diameter bearing, lower tolerance (d) -0.008 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter of housing washer (D) 16.5 mm Bore diameter bearing (d) 10 mm Connection measure Inner ring (d) 21 mm Edge Spacing (r) 0.6 mm Edge Spacing (r) 0.2 mm Front surface diameter of shaft washer (d) 21 mm Height, lower tolerance (T) -0.4 mm Yükseklik (T) 9.5 mm Height, upper tolerance (T) 0 mm Housing Connection Diameter (D) 18.5 mm Outer eye diameter (d) 27.5 mm Outside diameter, lower tolerance (D) -0.009 mm Outside diameter, upper tolerance (D) 0 mm Outside diameter bearing (D) 30 mm Plane Surface Spacing (s) 7 mm Maksimum Çalışma Sıcaklığı (T) 150 °C Minimum Çalışma Sıcaklığı (T) -50 °C Tilt angle (α) 10 ° Width inner ring (B) 7.9 mm Width inner ring, lower tolerance (B) -0.24 mm Width inner ring, upper tolerance (B) 0 mm Width, outer ring (C) 6 mm Width outer ring, lower tolerance (C) -0.24 mm Width outer ring, upper tolerance (C) 0 mm
