Açıklama

GAR40-UK-2RS Teknik Özellikleri

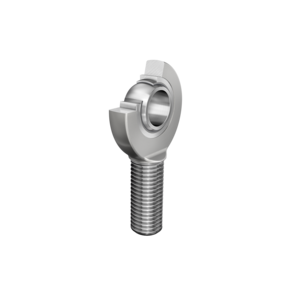

Orijinal Schaeffler (FAG/INA) üretimi GAR40-UK-2RS kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

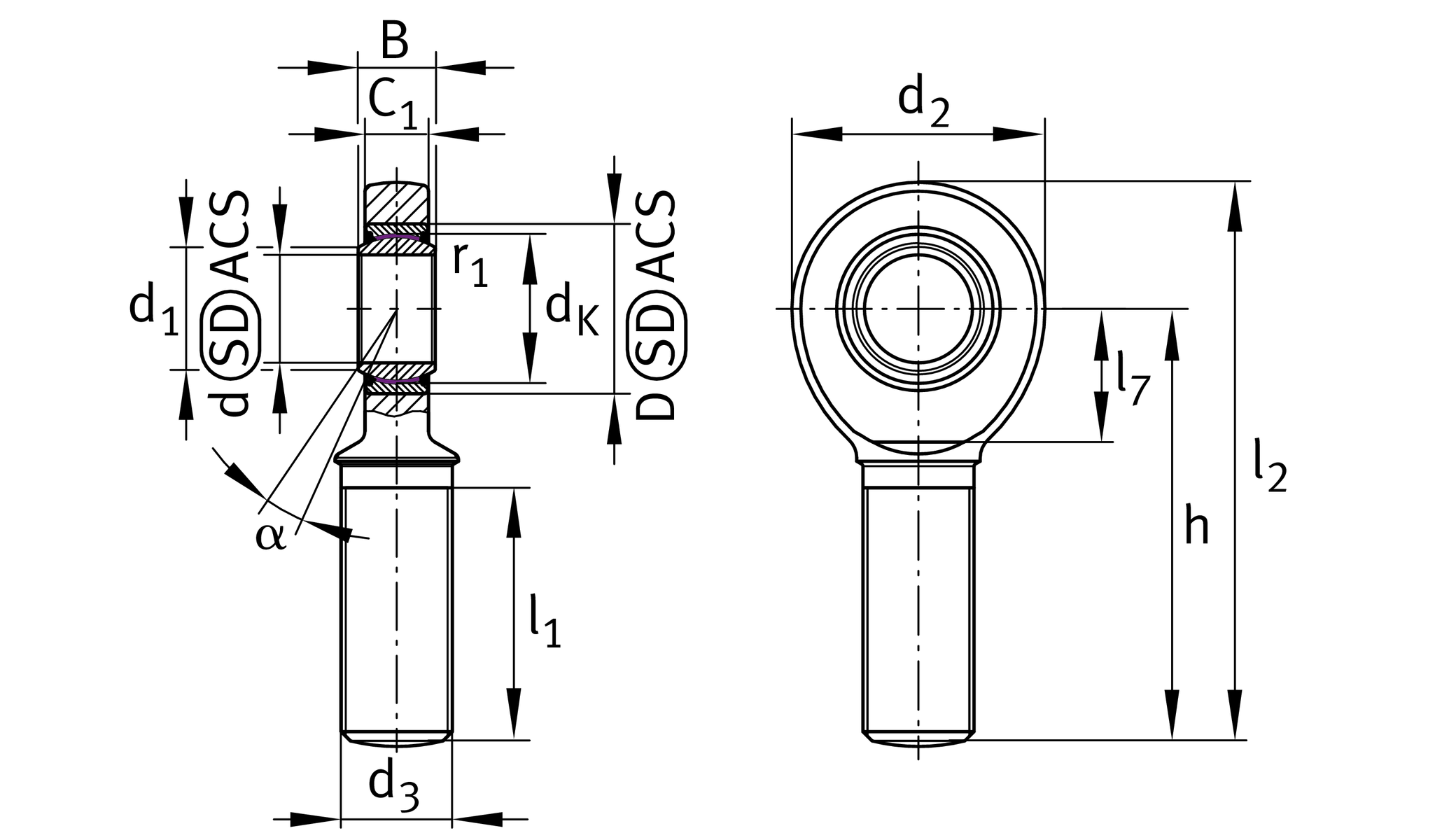

GAR40-UK-2RS Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 1.97 kg Ball diameter (d) 53 mm Dinamik Yük Sayısı (Radyal) (C) 280000 N Statik Yük Sayısı (Radyal) (C) 194000 N Bore diameter bearing, lower tolerance (d) -0.012 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter bearing (d) 40 mm Distance drilling with/shaft start (l) 48 mm Edge Spacing (r) 0.6 mm Outer eye diameter (d) 92 mm Outer flange diameter inner ring (d) 45 mm Outside diameter bearing (D) 62 mm Radial Clearance (G) 0 – 0,06 Radial clearance, maximum (G) 0.06 mm Radial clearance, minimum (G) 0 mm Length of thread (h) 150 mm Maksimum Çalışma Sıcaklığı (T) 130 °C Minimum Çalışma Sıcaklığı (T) -30 °C Thread length (l) 86 mm Thread size (d) M39x3 Tilt angle (alpha) 7 ° Total length (l) 196 mm Width inner ring (B) 28 mm Width inner ring, lower tolerance (B) -0.12 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 23 mm
