GAR12-DO Teknik Özellikleri

Orijinal Schaeffler (FAG/INA) üretimi GAR12-DO kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

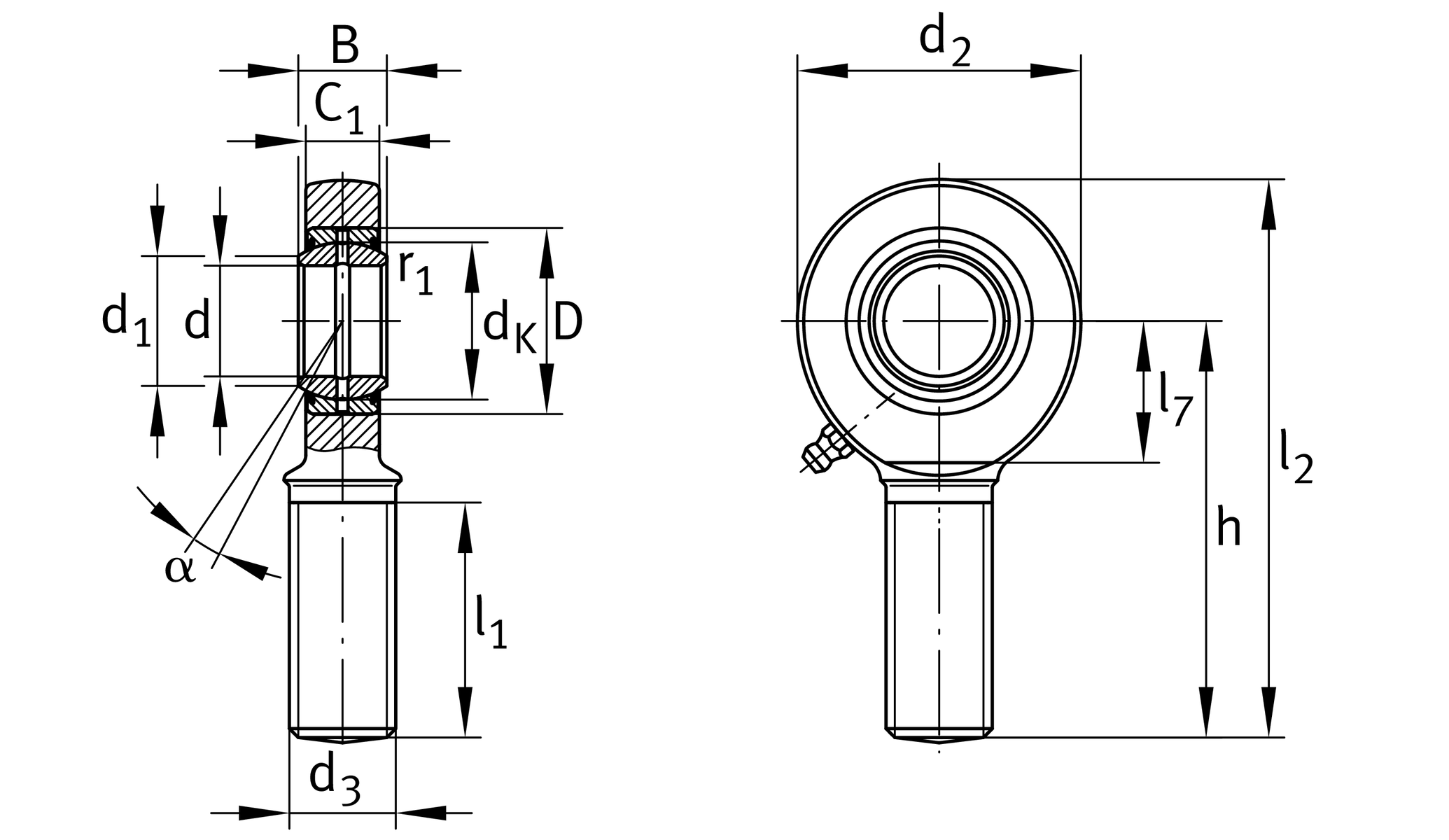

GAR12-DO Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 77.5 g Ball diameter (d) 18 mm Dinamik Yük Sayısı (Radyal) (C) 13900 N Statik Yük Sayısı (Radyal) (C) 30200 N Bore diameter bearing, lower tolerance (d) -0.008 mm Bore diameter bearing, upper tolerance (d) 0 mm Bore diameter bearing (d) 12 mm Distance drilling with/shaft start (l) 18 mm Edge Spacing (r) 0.3 mm Outer eye diameter (d) 34 mm Outer flange diameter inner ring (d) 14.9 mm Outside diameter bearing (D) 22 mm Radial Clearance (G) 0,023 – 0,068 Radial clearance, maximum (G) 0.068 mm Radial clearance, minimum (G) 0.023 mm Length of thread (h) 54 mm Shank Length External thread head (l) 28 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -60 °C Thread size (d) M12 Tilt angle (α) 11 ° Total length external thread head (l) 71 mm Width inner ring (B) 10 mm Width inner ring, lower tolerance (B) -0.12 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 8 mm
