GAKRB18-PD Teknik Özellikleri

Orijinal Schaeffler (FAG/INA) üretimi GAKRB18-PD kodlu Rod end, endüstriyel uygulamalarda güvenilir performans ve uzun ömür sunar. Teknik detaylar ve ölçüler aşağıdaki tabloda yer almaktadır.

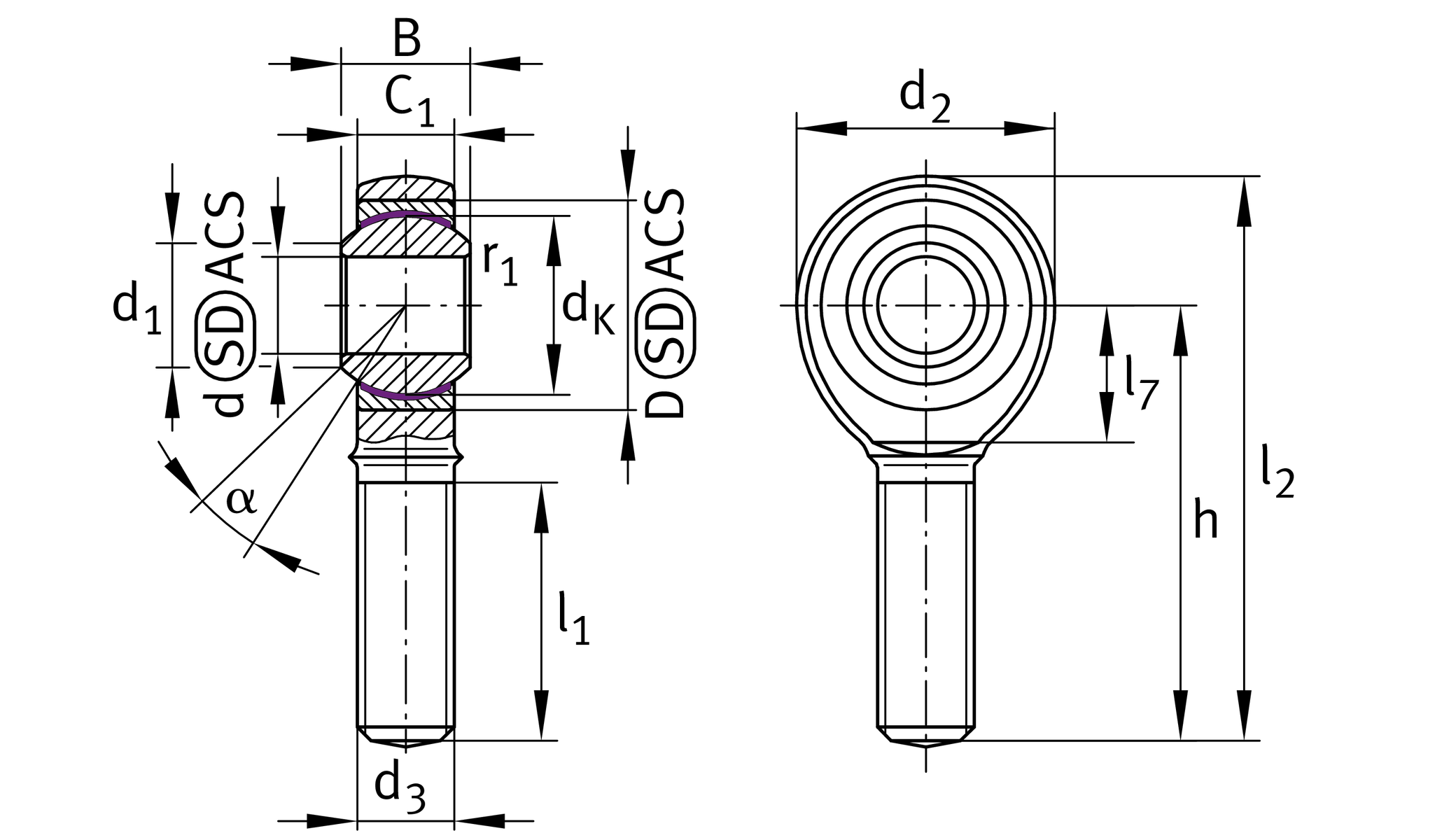

GAKRB18-PD Rod end Teknik Özellikleri Tablosu Özellik Değer Ağırlık 0.28 kg Ball diameter (d) 31.7 mm Dinamik Yük Sayısı (Radyal) (C) 39100 N Statik Yük Sayısı (Radyal) (C) 36900 N Bore diameter bearing, lower tolerance (d) 0 mm Bore diameter bearing, tolerance (d) H7 Bore diameter bearing, upper tolerance (d) 0.018 mm Bore diameter bearing (d) 18 mm Distance drilling with/shaft start (l) 23 mm Edge Spacing (r) 0.3 mm Outer eye diameter (d) 47 mm Outer flange diameter inner ring (d) 21.9 mm Outside diameter bearing (D) 35 mm Radial Clearance (G) 0,003 – 0,049 Radial clearance, maximum (G) 0.049 mm Radial clearance, minimum (G) 0.003 mm Length of thread (h) 72 mm Maksimum Çalışma Sıcaklığı (T) 200 °C Minimum Çalışma Sıcaklığı (T) -50 °C Thread length (l) 41 mm Thread size (d) M18x1,5 Tilt angle (alpha) 15 ° Total length (l) 95.5 mm Width inner ring (B) 23 mm Width inner ring, lower tolerance (B) -0.12 mm Width inner ring, upper tolerance (B) 0 mm Width of the rod end (C) 16.5 mm
