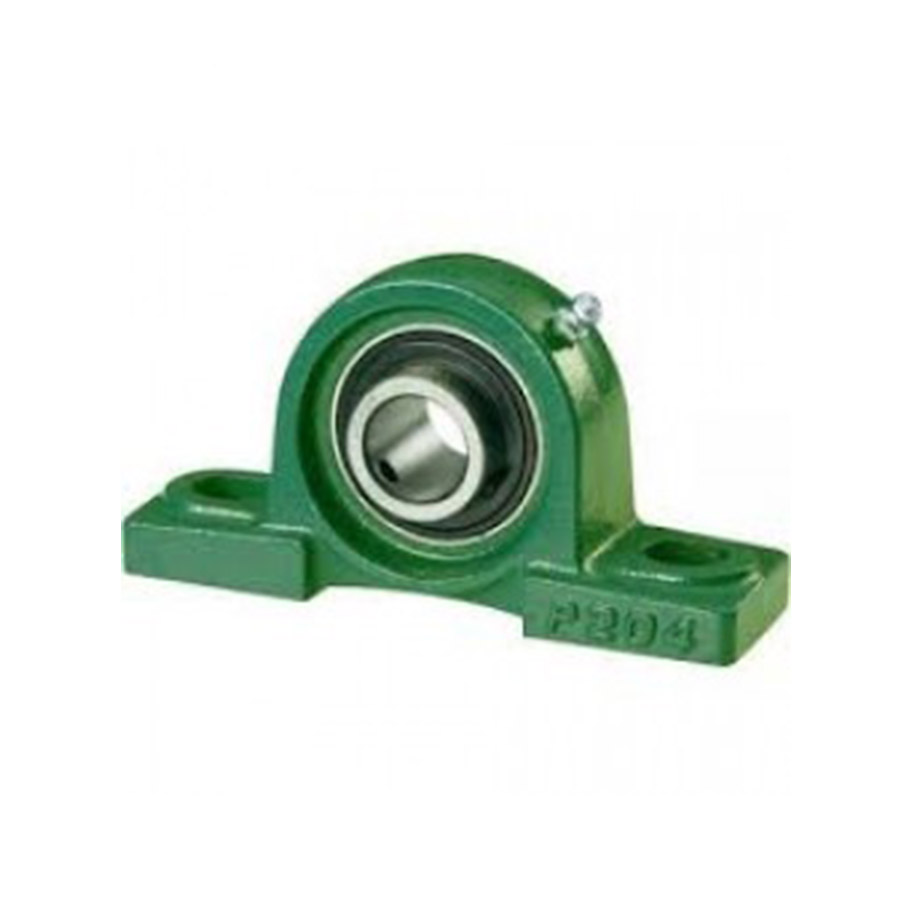

UCP Serisi Yataklı Rulman, dönen millerin güvenli biçimde yataklanmasını ve montajın pratik şekilde yapılmasını sağlar. Endüstriyel makine imalatı, bakım ve güç aktarım uygulamalarında doğru ölçü ve çalışma şartlarına göre seçilir.
Ürün özellikleri
- Ürün grubu: Yataklı Rulman
- Seri / tip: UCP Serisi
- Kullanım: Endüstriyel güç ve hareket aktarımı
- Seçim desteği: Teknik ölçü ve uygulamaya göre
Kullanım alanları
- Konveyör ve taşıma sistemleri
- Tarım ve gıda makineleri
- Fan, havalandırma ve üretim hatları
- Genel makine imalatı ve bakım uygulamaları
Doğru ürün seçimi
Mil çapı, yatak gövdesi tipi, radyal ve eksenel yük, devir, sızdırmazlık ve montaj şekli dikkate alınmalıdır. Uygulamanıza uygun ölçüyü belirlemek için teknik değerleri ve çalışma şartlarını teklif talebinizde paylaşabilirsiniz.
Teknik çizim ve ölçülendirme
Temel bağlantı ve ölçülendirme detaylarını gösteren teknik çizim ürün galerisinin son görselinde yer almaktadır.
Teknik ölçü tablosu
| Ürün Açıklaması | Ölçüler (mm) | İndirilebilir | ||||||||||
| d | M | D | I | L | N1 | N | G | A | C | E | Dosyalar | |
| YATAKLI RULMAN UCP 201 | 12 | 33,3 | 127 | 95 | 38 | 19 | 13 | 14 | 65 | 31 | 12,7 | |
| YATAKLI RULMAN UCP 202 | 15 | 33,3 | 127 | 95 | 38 | 19 | 13 | 14 | 65 | 31 | 12,7 | |
| YATAKLI RULMAN UCP 203 | 17 | 33,3 | 127 | 95 | 38 | 19 | 13 | 14 | 65 | 31 | 12,7 | |
| YATAKLI RULMAN UCP 204 | 20 | 33,3 | 127 | 95 | 38 | 19 | 13 | 14 | 65 | 31 | 12,7 | |
| YATAKLI RULMAN UCP 205 | 25 | 36,5 | 140 | 105 | 38 | 19 | 13 | 15 | 71 | 34,1 | 14,3 | |
| YATAKLI RULMAN UCP 206 | 30 | 42,9 | 165 | 121 | 46 | 20 | 17 | 17 | 84 | 36,1 | 15,9 | |
| YATAKLI RULMAN UCP 207 | 35 | 47,6 | 167 | 127 | 48 | 20 | 17 | 18 | 93 | 42,9 | 17,5 | |
| YATAKLI RULMAN UCP 208 | 40 | 49,2 | 184 | 137 | 54 | 20 | 17 | 18 | 100 | 49,2 | 19 | |
| YATAKLI RULMAN UCP 209 | 45 | 54 | 190 | 146 | 54 | 20 | 17 | 20 | 106 | 49,2 | 19 | |
| YATAKLI RULMAN UCP 210 | 50 | 57,2 | 206 | 159 | 60 | 23 | 20 | 21 | 113 | 51,6 | 19 | |
| YATAKLI RULMAN UCP 211 | 55 | 63,5 | 219 | 171 | 60 | 23 | 20 | 23 | 125 | 55,6 | 22,2 | |
| YATAKLI RULMAN UCP 212 | 60 | 69,8 | 241 | 184 | 70 | 23 | 20 | 25 | 138 | 65,1 | 25,4 | |
| YATAKLI RULMAN UCP 213 | 65 | 76,2 | 265 | 203 | 70 | 28 | 25 | 27 | 150 | 65,1 | 25,4 | |
| YATAKLI RULMAN UCP 214 | 70 | 79,4 | 266 | 210 | 72 | 28 | 25 | 27 | 156 | 74,6 | 30,2 | |
| YATAKLI RULMAN UCP 215 | 75 | 82,6 | 275 | 217 | 74 | 28 | 25 | 28 | 162 | 77,8 | 33,3 | |
| YATAKLI RULMAN UCP 216 | 80 | 88,9 | 292 | 232 | 78 | 28 | 25 | 30 | 174 | 82,6 | 33,3 | |
| YATAKLI RULMAN UCP 217 | 85 | 95,2 | 310 | 247 | 83 | 28 | 25 | 32 | 187 | 85,7 | 34,1 | |
| YATAKLI RULMAN UCP 218 | 90 | 101,6 | 327 | 262 | 88 | 30 | 27 | 34 | 200 | 96 | 39,7 | |
Fiyat ve teknik bilgi talebi
UCP Serisi Yataklı Rulman için stok, teslim süresi, fiyat ve uygun ölçü bilgisi almak üzere formu doldurabilirsiniz. Varsa mil çapı, çalışma devri, yük ve istenen ölçüyü mesajınıza ekleyin.
